1.产品概述
NQ8-AT558R GPS/GNSS模块是一款超低功耗超高灵敏度GPS接收模组，采用业界最通用的12×16mm的封装形式，在完美兼容业界绝大多数厂商的主流产品的同时可以提供最优的信号灵敏度和最短的捕获时间。
该产品采用了中科微第四代低功耗 GNSS SOC单芯片 AT6558R，支持多种卫星导航系统，包括中国的北斗二号和北斗三号全部卫星，美国的 GPS，俄罗斯的 GLONASS，日本的 QZSS，可以同时接收以上卫星导航系统的卫星信号，并且实现联合定位、导航与授时，可以完美胜任定位，跟踪，导航等多种应用需求。广泛适用于车载DVD、PND、DVR、可携式装置、测量设备、人员定位管理、跟踪测速设备，授时设备等产品。
模块外观:
Figure 1: NQ8-AT558R Top View Figure 2: NQ8-AT558R Bottom View
2.技术特性
|
模块性能 |
||
|
芯片 |
AT-6558R |
|
|
频率 |
GPS L1:1575.42±2.046(MHz) BD2 B1:1561.098±2.046(MHz) BD3 B1:1575.42±16.368(MHz) GLONASS L1:1,602+0.5625k(MHz) |
|
|
协议 |
NMEA 0183 |
|
|
可用波特率 |
4800,9600,19200,38400,57600,115200 bps |
|
|
通道 |
56 |
|
|
Internal ROM |
3Mbit of ROM and 2Mbit of RAM |
|
|
灵敏度 |
跟踪:-162dBm 重捕获:-160dBm 冷启动:-148dBm 热启动:-156dBm |
|
|
冷启动 |
平均30秒 |
|
|
重捕获 |
平均1秒 |
|
|
热启动 |
平均1秒 |
|
|
精度 |
HorizontalPosition: Autonomous<2.5m average, SBAS<2.0m average Velocity: 0.1 m/s Timepulse signal: RMS 30 ns |
|
|
最大高度 |
18000 米 |
|
|
最大速度 |
515 m/s |
|
|
最大加速度 |
≤ 4G |
|
|
更新频率 |
1-10 Hz |
|
|
A-GPS |
AssistNow on-line and off-line |
|
|
接口 |
||
|
I/O Pins |
1 serial ports |
|
|
物理特性 |
||
|
类型 |
24 pin stamp holes |
|
|
外形尺寸 |
16.0mm * 12.2 mm * 2.5mm (+/- 0.5mm) |
|
|
电源 |
||
|
电源 |
3.3VDC ±5% |
|
|
备份电压 |
1.8~3.6VDC |
|
|
耗电量 |
搜索: 99mW@3.3V(±2%) 追踪: 83mW@3.3V(±2%) |
|
|
工作环境 |
||
|
湿度范围 |
5% to 95% non-condensing |
|
|
工作温度 |
-40℃ to 85℃ |
|
|
储存温度 |
-40℃ to 85℃ |
|

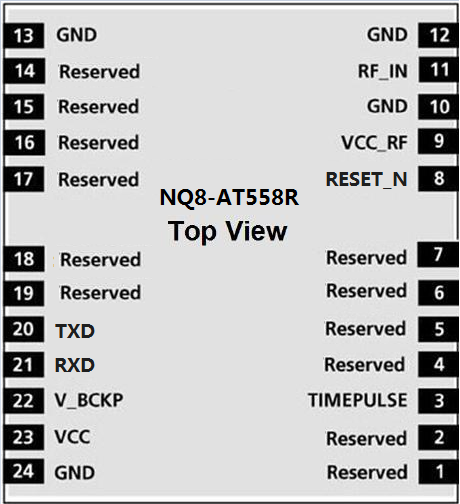

3.模块引脚分配
