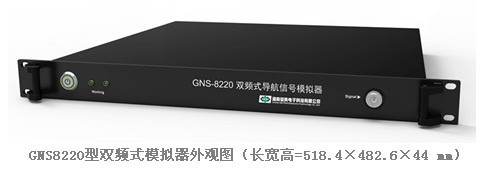

GNS8220型双频式模拟器是针对双频差分用户机生产线检测、重复测试等应用而推出的面向全球卫星导航系统的双频点模拟源。

    GNS8220型双频式模拟器面向全球卫星导航系统提供卫星导航信号仿真，每个频点可以产生12颗卫星信号，支持BD / GPS / GLONASS任意两个频点组成的信号仿真输出，提供高稳定度的标准1PPS脉冲信号和10MHz时钟信号输出，可以满足各类用户双频终端设备的设计开发、生产测试、教学演示、常规检测等应用需求。

一、 功能特点

    能够完成卫星轨道仿真、卫星钟差仿真、延时差分TGD仿真、电离层延迟仿真、对流层延迟仿真、地球自转效应仿真、相对论效应仿真、地面大气参数仿真以及用户轨迹仿真等。

    具有静态、动态轨迹生成和测试能力，各通道伪距、功率、载波初相独立设置能力，针对星座模型生成导航电文能力，可编程信号场景生成能力，大气层、电离层模型参数设置能力，具有观测数据和导航电文记录与输出功能。

二、参数指标

(1)  输出频率

♦ 可任选多个频点组合。

(2)  信号规模

♦ 通道数量：每频点12通道

♦ 多径数量：每频点1~4路（复用）

(3)  信号精度

♦ 伪距变化率精度：优于0.005m/s

♦ 通道间一致性：0.3ns

(4)  信号质量

♦ 相位噪声：

-75dBc/Hz    100 Hz；

-80dBc/Hz    1k Hz；

-85dBc/Hz    10k Hz；

-90dBc/Hz    100k Hz

♦谐波功率（MAX）：-35dBc

♦ 杂波功率（MAX）：-40dBc

(5)  信号功率

♦ 功率范围：-150dBm～-60dBm

♦ 功率分辨率：优于0.2dB

♦ 功率准确度：优于0.7dB

(6)  动态范围

♦ 速度：      0～16000m/s；

♦ 加速度：    0～900m/s2；

♦ 加加速度：  0～900m/s3；

(7)  外部接口

♦ 参考1PPS脉冲信号（BNC型头）：输入、输出各1个

♦ 参考10MHz时钟信号（BNC型头）：输入、输出各1个

♦ 射频输出口（N型头）：1个

(8)  时钟稳定度

♦ 秒稳：≤ 5×10-11

♦ 天稳：≤ ±5×10-10

(9)  外部参考输入

♦ 1PPS脉冲信号：1路

♦ 10MHz时钟信号：1路

(10)  标准参考输出

♦ 1PPS脉冲信号：1路

♦ 10MHz时钟信号：1路

(11)  输出秒脉冲指标

♦ 输出电平：LVTTL

♦ 上升沿稳定度：0.1ns

♦ 高电平持续时间：大于20ms

(12)  工作环境

♦ 工作温度：-10℃- +55℃

♦ 湿度：10%～75%（22°C），≥90%（45℃）

(13)  存储与运输

♦ 冲击：≤9g/s

♦ 振动：≤0.1g/(10Hz～100Hz)

♦ 湿度：≤98%

♦ 存储温度：-45°C～+75°C

(14)  供电电源

♦ 交流电压200v-250v，频率（50±10）Hz，直流纹波≤3%

♦ 电源异常时自动保护
