派讯威 MX226-V2 是一款超高灵敏度超低功耗的GNSS接收模组，采用超小型10×10mm的封装形式。主要针对便携类产品和部分硬件设计空间有限的应用。该产品采用了最新一代和芯星通UC6226芯片设计，支持 GPS、北斗双系统联合定位，支持多种SBAS 信号接收处理，向用户提供快速、准确的高性能定位体验。 可以完美胜任定位，跟踪，导航等多种应用需求。广泛适用于车载DVD、PND、DVR、可携式装置，测量设备，人员定位管理，跟踪测速设备，授时设备，宠物跟踪，学护管理卡，交车跟踪定位、出租车跟踪定位、公司车辆跟踪定位、物流车辆跟踪定位、汽车故障检测、汽车油量检测、汽车物联网、挖掘机定位等产品。
模块外观:
产品应用范围
典型应用
- 个人定位和汽车导航、定位等轨迹追踪产品
- PDA、Pocket PC 和其他便携设备领域
- 面积测量及距离测量等测绘产品
- 同步UTC时间及授时领域
- 轨迹记录及卫星数据点校准
- 电子狗，学护卡等产品
产品优点
- 单面表贴，二次 SMT 方案，更快速的应用
- 采用无铅工艺制造，符合 RoHS 标准
- 支持 GPS、北斗双系统联合定位或单独定位模式
- UART / TTL输出
- 采用KDS 0.5PPM高精度 TCXO
- 丰富的数据输出速率：9600bps(默认) [可选: 4800，19200，38400，57600，115200]
- 可任意设置搭配输出语句：NMEA 0183 (GGA, GSA, GSV, RMC, VTG, GLL)
- 集成Flash可支持固件更新
- 卫星质量控制：丰富的设置卫星质量控制及防止飘逸软体设置
- 应用场景：从步行模式-车载模式-静态模式-便携模式-空降模式及2D&3D定位用户可以自由设置
- 支持快速捕获功能以及A-GNSS服务
技术特性
|
模块性能 |
|
|
芯片 |
和芯星通 UC6226 |
|
频率 |
GPS L1:1575.42MHZ BD B1:1561.098MHZ |
|
协议 |
NMEA 0183 扩展北斗 GALILEO L1 open service (with upgrade) Default:GGA,GSA,GSV,RMC Support:VTG,GLL,TXT ublox binary and NMEA Command |
|
可用波特率 |
4800,9600,19200,38400,57600,115200 bps |
|
通道 |
64通道 U-Engine通用引擎 |
|
存储 |
1M bytes of flash and 640K bytes of SRAM |
|
灵敏度 |
跟踪: GPS:-162dBm/BD:-162dBm 重捕获:GPS:-160dBm/BD:-160dBm 冷启动:GPS:-148dBm/BD:-146dBm |
|
冷启动 |
< 29s |
|
AGNSS |
< 2s3 |
|
热启动 |
< 1s |
|
精度 |
HorizontalPosition:Autonomous<2.5m average, SBAS < 2.0m average Velocity: 0.1 m/s Timepulse signal: RMS 30 ns |
|
最大高度 |
10000 米 |
|
最大速度 |
500 m/s |
|
最大加速度 |
≦ 4G |
|
更新频率 |
1 Hz |
|
A-GPS |
UniAssist on line |
|
接口 |
|
|
I/O Pins |
1 serial ports |
|
物理特性 |
|
|
类型 |
18 pin stamp holes |
|
外形尺寸 |
9.7mm * 10.1mm * 2.4mm (+/- 0.5mm) |
|
电源 |
|
|
电源 |
3.3VDC ±5% |
|
备份电压 |
1.8~3.6VDC |
|
功耗 |
正常模式：捕获：118mW@3.3V 追踪：70mW@3.3V |
|
工作环境 |
|
|
湿度范围 |
5% to 95% non-condensing |
|
工作温度 |
-40℃ to 85℃ |
|
储存温度 |
-40℃ to 85℃ |

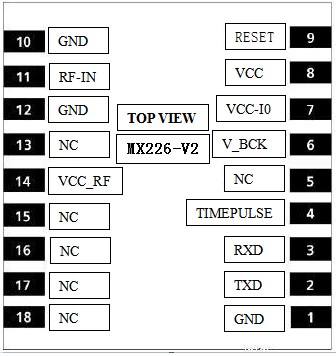

模块引脚分配
模块焊盘尺寸
