NQ8-UM226 模块是一款超高灵敏度超低功耗的GNSS接收模组,采用业界通用的 16×12mm的封装形式。该产品采用了最新一代和芯星通UC6226芯片设计,支持 GPS、 北斗双系统联合定位,支持多种SBAS 信号接收处理,向用户提供快速、准确的高性能定位体验。 可以完美胜任定位,跟踪,导航等多种应用需求。广泛适用于车载DVD、PND、DVR、可携式装置,测量设备,人员定位管理,跟踪测速设备,授时设备,宠物跟踪,学护管理卡,交车跟踪定位、出租车跟踪定位、公司车辆跟踪定位、物流车辆跟踪定位、汽车故障检测、汽车油量检测、汽车物联网、挖掘机定位等产品。

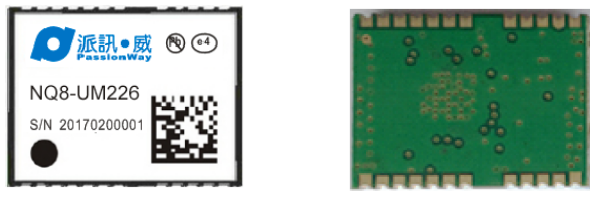

模块外观:
产品应用范围
典型应用
产品优点
l 64通道U-Engine通用引擎,支持支持 GPS、北斗双系统联合定位或单系统独立定位模式
l 采用 Ultra-sense 高灵敏度基带设计,接收机在城市峡谷及复杂环境中仍保持出色的定位效果
l 单面表贴,二次 SMT 方案,更快速的应用
l 采用无铅工艺制造,符合 RoHS 标准
l 支持UART、DDC(I2C规范)输出
l 采用 0.5PPM 高精度 TCXO
l 丰富的数据输出速率:9600bps(默认) [可选: 4800,9600,19200,38400,57600,115200]
l 带Flash可支持固件更新
l 支持快速捕获功能以及AGNSS服务
l 支持定位PPS指示灯:未定位前常亮或者关闭;定位后闪烁
l 卫星质量控制:丰富的设置卫星质量控制及防止飘逸软体设置
l 应用场景:自适应步行模式-车载模式-静态模式-便携模式-空降模式及 2D&3D 定位
技术特性
模块性能 |
|
芯片 |
和芯星通 UC6226KT |
频率 |
GPS L1:1575.42±2.046 MHZ BD2 B1:1561.098±2.046 MHZ BD3 B1:1575.42±16.368 MHZ |
协议 |
NMEA 0183 扩展北斗 Default:GGA,GSA,GSV,RMC Support:VTG,GLL,TXT ublox binary and NMEA Command |
可用波特率 |
4800,9600,19200,38400,57600,115200 bps |
通道 |
64通道 U-Engine通用引擎 |
存储 |
1M bytes of flash and 640K bytes of SRAM |
灵敏度 |
跟踪: GPS:-162dBm/BD:-162dBm 重捕获:GPS:-160dBm/BD:-160dBm 冷启动:GPS:-148dBm/BD:-146dBm |
冷启动 |
< 29s |
AGNSS |
< 2s3 |
热启动 |
< 1s |
精度 |
HorizontalPosition:Autonomous<2.5m average, SBAS < 2.0m average Velocity: 0.1 m/s Timepulse signal: RMS 30 ns |
最大高度 |
18000 米 |
最大速度 |
515 m/s |
最大加速度 |
≦ 4G |
更新频率 |
1-5 Hz |
A-GPS |
UniAssist on line |
接口 |
|
I/O Pins |
3 serial ports(UART1、UART2、DDC) |
物理特性 |
|

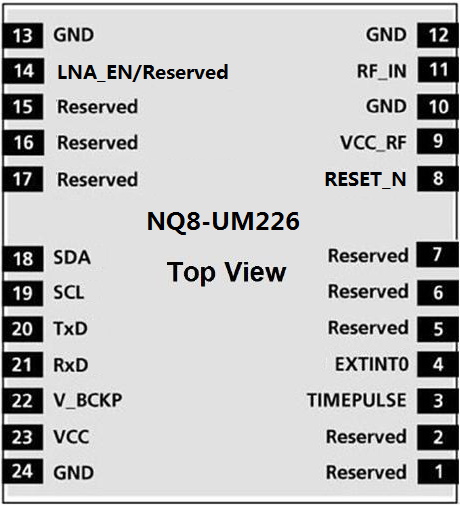

类型 |
24 pin stamp holes |
外形尺寸 |
16.0mm * 12.2mm * 2.4mm (+/- 0.5mm) |
电源 |
|
电源 |
3.3VDC ±5% |
备份电压 |
1.8~3.6VDC |
功耗 |
正常模式:捕获:109mW@3.3V 追踪:60mW@3.3V |
工作环境 |
|
湿度范围 |
5% to 95% non-condensing |
工作温度 |
-40℃ to 85℃ |
储存温度 |
-40℃ to 85℃ |
