NQ8-T-01 GNSS模块是一款超低功耗超高灵敏度的定位接收模块，该产品采用了U-blox第八代芯片，具备全方位功能，能满足专业定位的严格要求。可内嵌在使用GPS服务的智能型手机、平板计算机、PND、DVR、便携式装置、测量设备、人员定位管理、测速设备、授时设备、交车跟踪定位、出租车跟踪定位、公司车辆跟踪定位、物流车辆跟踪定位、汽车故障检测、汽车油量检测、汽车物联网、挖掘机定位等产品中。
产品应用范围
典型应用
♦ 个人定位和汽车导航、定位等轨迹追踪产品
♦ PDA、Pocket PC 和其他便携设备领域
♦ 面积测量及距离测量等测绘产品
♦ 同步 UTC 时间及授时领域
♦ 轨迹记录及 GPS 数据点校准
♦ 电子狗，学护卡等产品
产品优点
♦ 单面表贴，二次SMT方案，更快速的应用
♦ 采用无铅工艺制造，符合RoHS标准
♦ 支持UART、DDC（I2C规范）、USB2.0、SPI（可选） 串行输出
♦ 采用 0.5PPM 高精度 TCXO
♦ 丰富的数据输出速率：9600bps(默认) [可选:1200,2400,4800，19200，38400，57600，115200]
♦ 可任意设置搭配输出语句：NMEA 0183(GGA, GSA, GSV, RMC, VTG, GLL)
♦ 支持可调的数据刷新率：1Hz-10Hz
♦ 卫星质量控制：丰富的设置卫星质量控制及防止飘逸软体设置应用场景：从步行模式-车载模式-静态模式-便携模式-空降模式及 2D&3D 定位 用户可以自由设置
♦ 支持 AssistNow Online 和 AssistNow Offline 等 A-GPS 服务
♦ 支持快速捕获功能
♦ GPS、GLONASS、BeiDou、QZSS混合引擎
技术特性
|
模块性能 |
|
|
芯片 |
ublox UBX-M8130 |
|
频率 |
GPS L1, 1575.42MHz BD2 B1 ,1561.098MHz GLONASS L1, 1602.5625MHz |
|
协议 |
NMEA 0183 V4.0 Default:GGA,GSA,GSV,RMC Support:VTG,GLL,TXT ublox binary and NMEA Command |
|
可用串列传输速率 |
1200,4800,9600,19200,38400,57600,115200 bps |
|
通道 |
72 |
|
Internal ROM |
3Mbit of ROM and 2Mbit of RAM |
|
灵敏度 |
跟踪:-167dBm 重捕获:-160dBm 冷启动：-148dBm |
|
冷启动 |
平均26秒 |
|
温启动 |
平均10秒 |
|
热启动 |
平均1秒 |
|
精度 |
HorizontalPosition: 2.0m average Velocity: 0.1 m/s Timepulse signal: RMS 30 ns |
|
最大高度 |
50000 米 |
|
最大速度 |
515 m/s |
|
最大加速度 |
≦ 4G |
|
更新频率 |
1-10 Hz |
|
A-GPS |
AssistNow on-line and off-line |
|
界面 |
|
|
I/O Pins |
4 serial ports[UART、 I2C、 USB 2.0、 SPI(可选)] |
|
物理特性 |
|
|
类型 |
24 pin stamp holes |
|
外形尺寸 |
16.0mm * 12.2 mm * 2.5mm(±0.5mm) |
|
电源 |
|
|
电源 |
3.3VDC ±5% |
|
备份电压 |
1.8~3.6VDC |
|
耗电量 |
工作模式：搜索：102mW@3.3V(±2%) 追踪：89mW@3.3V(±2%) |
|
工作环境 |
|
|
湿度范围 |
5% to 95% non-condensing |
|
工作温度 |
-40℃ to 85℃ |
|
储存温度 |
-40℃ to 85℃ |

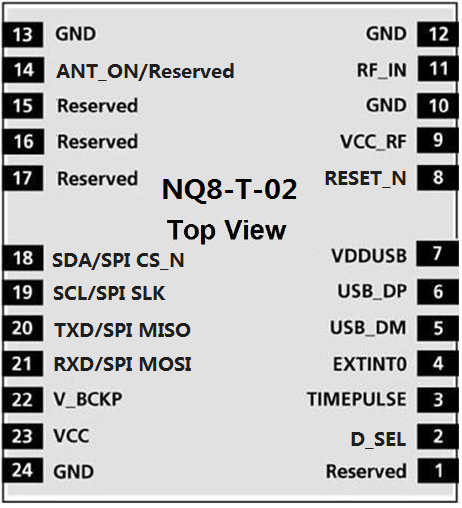

模块引脚分配
模块尺寸
