GMMAX-V1.0是一款外置低功耗超高灵敏度便携式多系统卫星接收模组（GPS/BD/Glonass/Galileo），集成u-blox MAX-M8定位模块，陶瓷天线体，LNA。搭配1.25mm卧式6PIN连接器与外接设备相连接。可广泛使用在车载监控，个人定位，行业设备之上。安装方便，可靠性强。

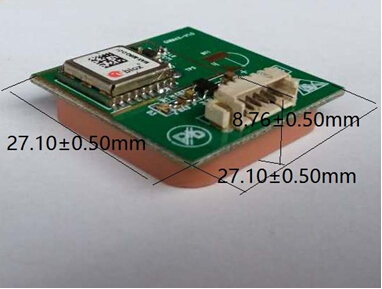

天线模组外观：
产品应用范围
产品优点
♦ 支持GPS/BD/Glonass/Galileo 任意两种系统组合定位模式
♦ 采用高灵敏度基带设计，接收机在城市峡谷及复杂环境中仍保持出色的定位效果
♦ 采用无铅工艺制造，符合RoHS标准
♦ UART/TTL 输出
♦ 丰富的数据输出速率：9600bps(默认)[可选:4800，9600，19200，38400，57600，115200]
♦ 可任意设置搭配输出语句：NMEA0183(GGA,GSA,GSV,RMC,VTG, GLL)
♦ 卫星质量控制：丰富的设置卫星质量控制及防止飘逸软体设置
♦ 应用场景：自适应步行模式-车载模式-静态模式-便携模式-空降模式及2D&3D定位
♦ 支持PPS定位指示灯
典型应用
♦ 个人定位和汽车导航、定位等轨迹追踪产品
♦ PDA、PocketPC和其他便携设备领域
♦ 面积测量及距离测量等测绘产品
♦ 轨迹记录及GPS数据点校准
♦ 电子狗等产品
技术特性
|
模组性能 |
|
|
模块模块模块 |
u-blox MAX-M8 |
|
通 道 |
72通道 |
|
系统 |
GPSL1、GLONASS L1、BeiDou2 B1、SBAS L1、QZSS L1 |
|
协议 |
NMEA0183 Default:GGA,GSA,GSV,RMC |
|
可用波特率 |
9600bps默认 |
|
灵敏度 |
跟踪:-167dBm 冷启动:-148dBm 温启动：-156dBm |
|
冷启动 |
平均29秒 |
|
温启动 |
平均28秒 |
|
热启动 |
平均1秒 |
|
精度 |
Horizontal Position：Autonomous<2.5m average, SBAS <2.0maverage Velocity:0.1m/s |
|
更新频率 |
1Hz |
|
A-GPS |
UniAssistonline |
|
天线规格 |
|
|
天线尺寸 |
25*25*4mm |
|
工作频率 |
GPS L1:1575.42±1.023 MHz BD2 B1:1561.098±2.046 MHz GLONASS L1:1602.5625 MHz±4 MHz |
|
驻波比 |
≤ 1.5 |
|
带宽 |
> 20MHz |
|
阻抗 |
50ohm |
|
增益 |
5dBicBasedon70×70mmgroundplane |
|
极化方式 |
RHCP |
|
电源 |
|
|
电源 |
3.3-5VDC(±5%)推荐是 5V |
|
备份电池电压 |
1.8~3.6VDC(可选件) |
|
耗电量 |
搜索：155mW@5V(±2%) 追踪：140mW@5V(±2%) |
|
连接方式 |
|
|
连接器 |
1.25mm卧式6PIN连接器 |

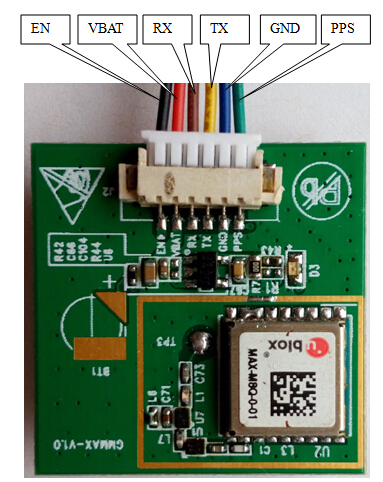

接口定义:
1. EN 用于控制 GPS模块工作电平，当高电平时（3V-5V），打开 GPS 模块，进入正常工作模式；低电平时，关闭 GPS模块，进入省电模式，无数据输出（注:也可以兼容实现不需要 EN 控制功能，但需要厂家更新贴片BOM ，进行定制生产）
2. VCC 电源供电 3.3V - 5V 输入
3. RX 用于接受外部指令设置，TTL 电平 3.3V
4. TX 输出 GPS 数据 ，TTL 电平 3.3V
5. GND 信号地
6. PPS 当GPS 定位后，输出 1HZ 的方波信号
