派讯威 NQ8-MX-01 模块是一款车载组合导航定位模块，能够同时支持 BDS B1、GPS L1 两个频点。内置六轴惯性器件，采用 GNSS/INS 组合导航定位技术，提供高精度车辆定位与导航功能，无需里程计或速度信号接入，且无严格安装要求，即可在隧道、车库等环境下为车辆提供高精度定位。NQ8-MX-01 外形尺寸紧凑，尺寸为12.2mm×16.9mm，采用 SMD 焊盘，支持标准取放及回流焊接。具有高灵敏度、低功耗、抗干扰、高性能等特点。

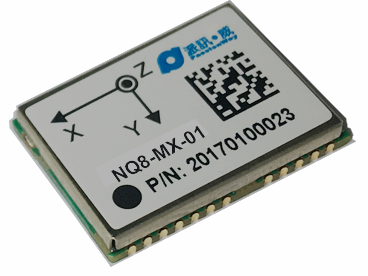

模块外观:
产品应用范围
典型应用
- 交通监控
- 车载导航
- 智能交通
- 车辆管控
产品优点
- GNSS 定位技术： BDS/GPS 系统联合定位
- GNSS/INS 组合导航定位技术
- 无需里程计或外部速度信号
- 无严格安装要求
- 零速探测与零速修正技术
- Smart SuppressTM 抗干扰技术
- 高灵敏度设计
- 支持 AGNSS，快速定位
- 低功耗设计技术
- 外部 DC-DC 提供内核电源
- 工业级标准
- 单面表贴，二次 SMT 方案，更快速的应用
- 采用无铅工艺制造，符合 RoHS 标准
- 16.9mm×12mm×2.4mm 的 SMD 表面贴封装尺寸
- 技术特性
|
NQ8-MX-01模块性能 |
||
|
电压 |
3.0V～3.6V |
|
|
射频输入 |
||
|
频率 |
BDS B1， GPS L1 |
|
|
驻波比 |
≤1.5 |
|
|
输入阻抗 |
50Ω |
|
|
天线增益 |
15～30dB |
|
|
物理特性 |
||
|
尺寸 |
16.9*12.2*2.4（单位： mm） |
|
|
输入/输出数据接口 |
||
|
UART |
2 个 UART, LVTTL 电平. 波特率 9600～230400bps 可 |
|
|
天线检测 |
||
|
支持有源天线状态检测 状态检测支持正常，短路，开路三种 |
||
|
GNSS性能 |
||
|
频率 |
BDS B1， GPS L1 |
|
|
首次定位时间 |
冷启动： ≤32s |
|
|
定位精度[2] |
2.5m |
|
|
测速精度[3] |
GPS+BDS 双模: 0.1m/s |
|
|
灵敏度[4] |
BDS |
GPS |
|
跟踪 |
-160dBm |
-162dBm |
|
捕获 |
-145dBm |
-147dBm |
|
PPS |
支持 |
|
|
数据更新率 |
1Hz |
|
|
导航数据格式 |
NMEA 0183（兼容北斗） |
|
|
INS性能 |
||
|
GNSS 信号丢失 60s |
≤10%行驶距离[5] |
|
- All satellites at -130dBm
[2]CEP,50%,24hours static,-130dBm,>6 SVs
[3]50%@30m/s
[4]Demonstrated with a good external LNA
[5]需开阔路段下动态行驶 5 分钟
